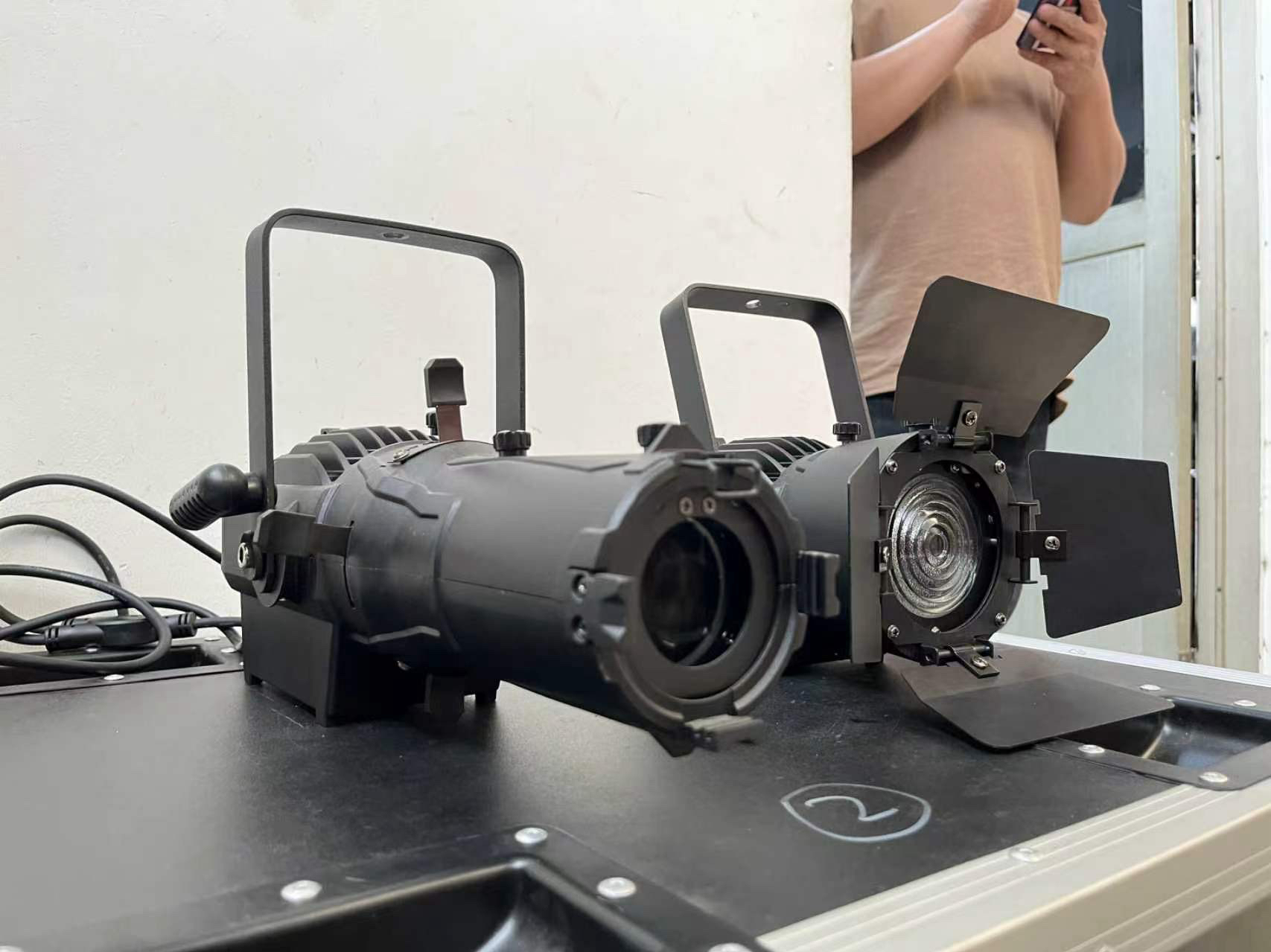

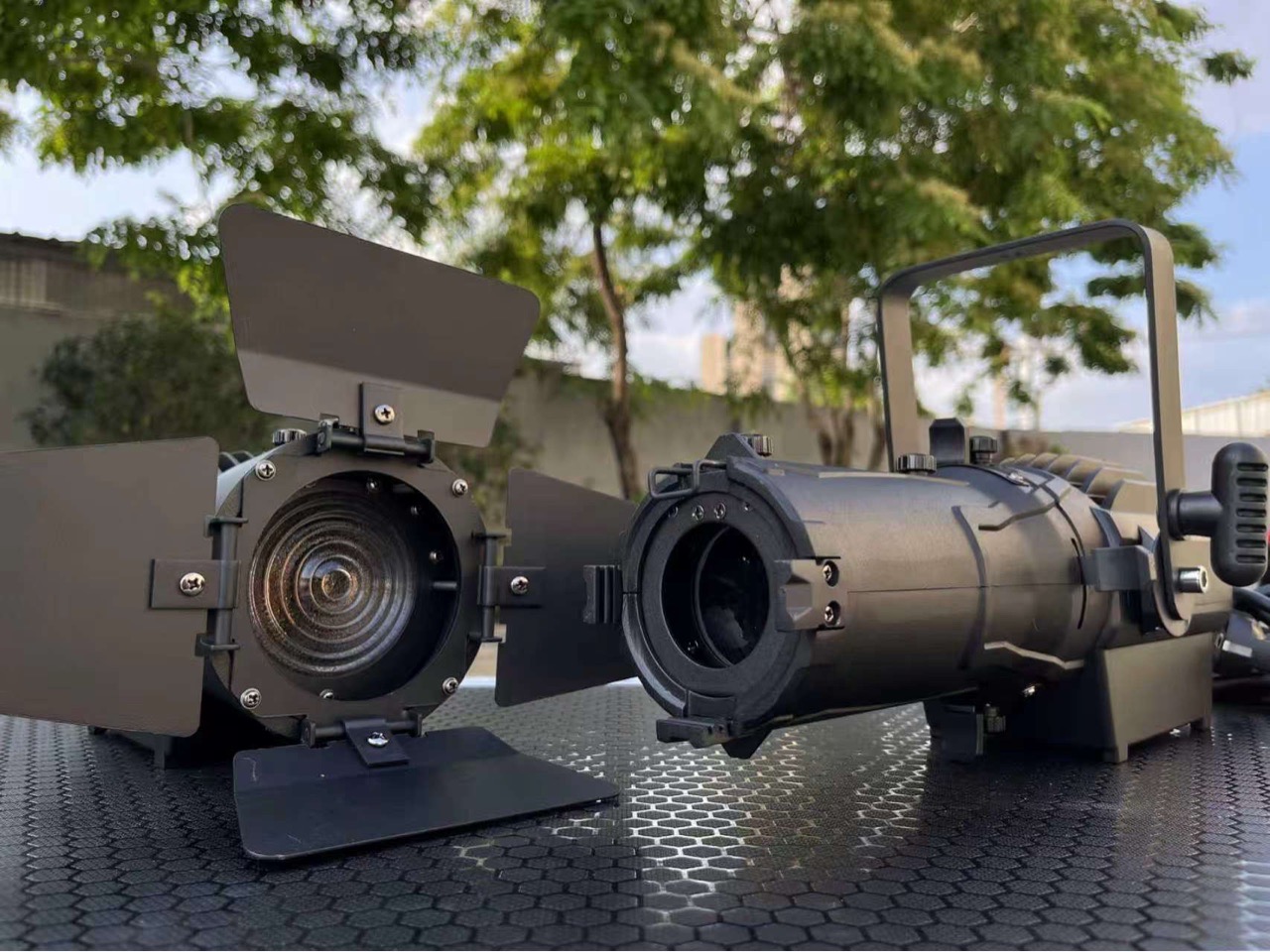

Мини-профиль (WW+CW)
Руководство пользователя
Органы управления
Обозначение Назначение
A Кнопка функций
B Кнопка увеличения
C Кнопка уменьшения
D Кнопка подтверждения
Порядок работы: нажмите кнопку A для переключения между функциями, кнопками B или C измените значение параметра, кнопкой D подтвердите настройку.
Меню четырёхразрядного цифрового пульта
№ Меню Функция Описание
1 d001 Настройка адреса DMX512 Адрес 001. Кнопками «вверх/вниз» отрегулируйте адрес, нажмите OK для сохранения.
2 L000–L255 Ручное диммирование L, 0–255 Кнопками «вверх/вниз» отрегулируйте яркость L, нажмите OK для сохранения.
3 H000–H255 Ручное диммирование H, 0–255 Кнопками «вверх/вниз» отрегулируйте яркость H, нажмите OK для сохранения.
4 P000–P255 Регулировка строба, 0–255 Кнопками «вверх/вниз» отрегулируйте скорость строба, нажмите OK для сохранения.
5 EP-0/1 Выбор удержания сигнала EP-1 — удержание, EP-0 — без удержания. Выберите кнопками «вверх/вниз», нажмите OK для сохранения.
6 DP-0/1 Гашение экрана DP-1 — гашение экрана, DP-0 — постоянно включён. Установка режима гашения экрана.
7 DISP Инверсия дисплея Кнопками «вверх/вниз» выберите нормальное или обратное отображение.
8 T00C Текущая рабочая температура Отображает рабочую температуру светодиодов.
Режим DMX-каналов
Канал Функция Описание
CH1 Общее диммирование (0–255) Общее линейное диммирование, от тёмного к яркому.
CH2 Строб (0–255) Скорость строба изменяется от медленной к быстрой.
CH3 Диммирование L (0–255) Линейное диммирование L, от тёмного к светлому.
CH4 Диммирование H (0–255) Линейное диммирование H, от тёмного к светлому.
Режим «ведущий–ведомый»
В режиме адресации при подключении нескольких приборов без пульта управления возможна работа по схеме «ведущий–ведомый». Управляйте одним прибором — остальные приборы с адресом d001 будут синхронно повторять программу ведущего.
После подключения пульта и получения его сигнала символ d в адресе меняется на A. Приборы в режиме адресации начинают управляться пультом.
Примечание
Изделие обладает высокими эксплуатационными характеристиками и поставляется в комплектной упаковке. Все пользователи должны строго соблюдать предупреждения и инструкции по эксплуатации. В противном случае производитель не несёт ответственности за последствия неправильного использования.
