Технические характеристики (Спецификация)
Общие параметры
| Параметр | Значение |
|---|---|

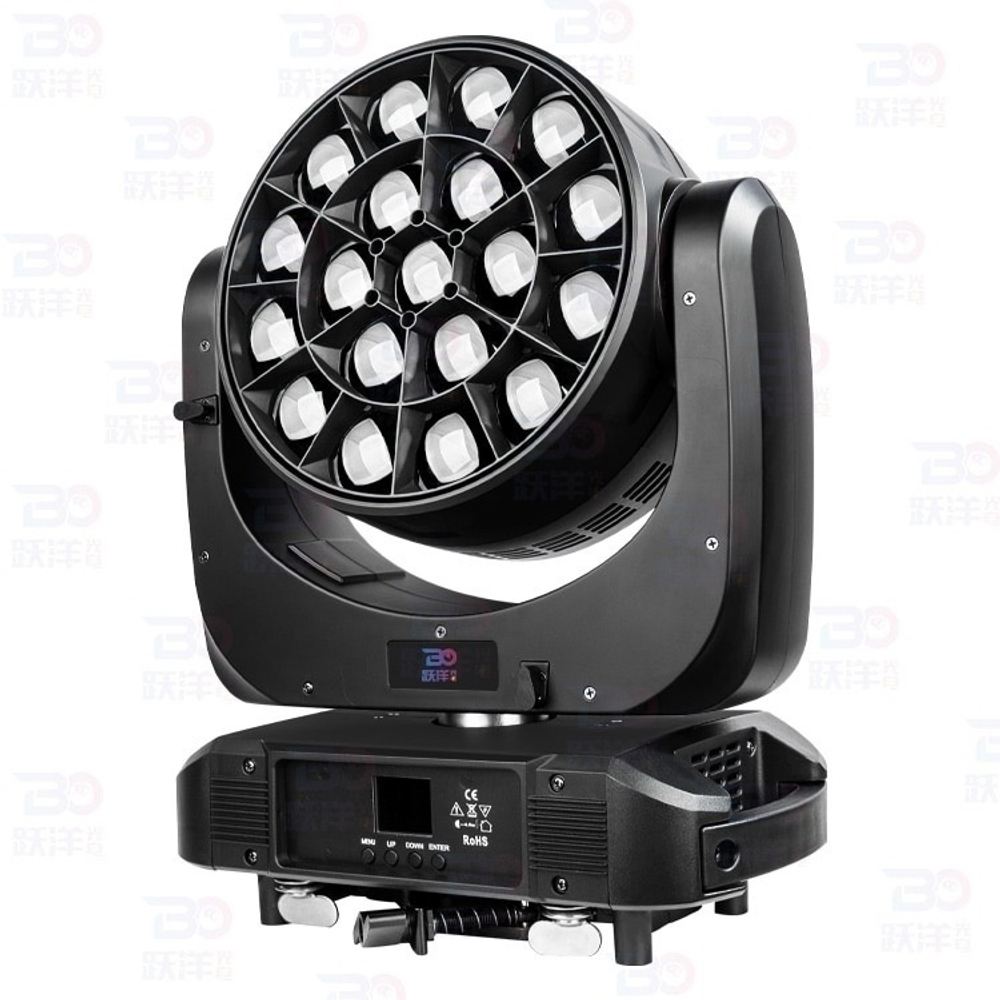

| Тип устройства | Светодиодный прибор (Moving Head / LED Spot/Wash) |
| Назначение | Использование внутри помещений (IP20) |
| Макс. температура окр. среды | 40°C |
| Температура поверхности | до 85°C |
| Степень защиты | IP20 |
Источники света и оптика
| Параметр | Значение |
|---|---|

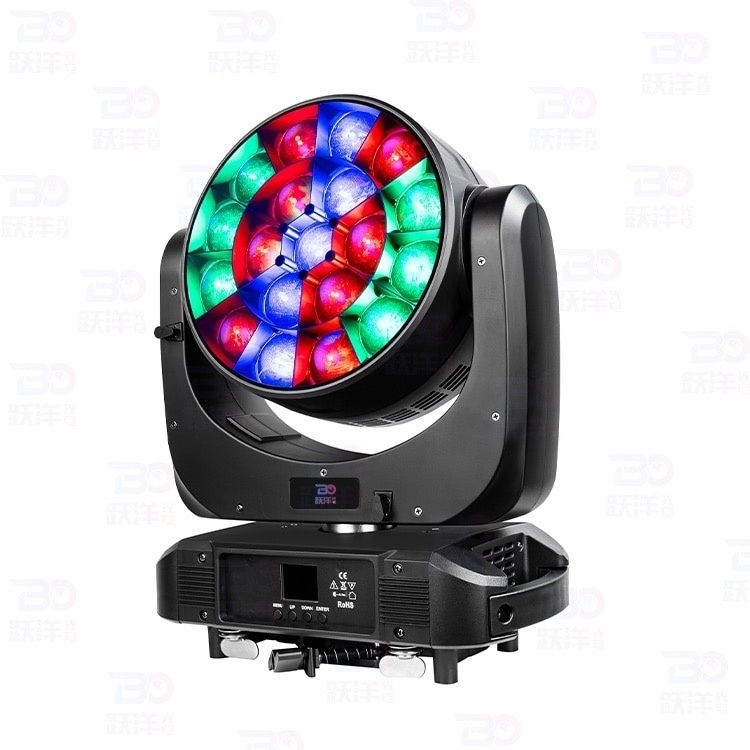

| Тип светодиодов | 19 шт. × 40 Вт (4-в-1 RGBW) |
| Угол луча | 3,5° – 50° (Zoom) |
| Потребляемая мощность | 640 Вт |
| Электропитание | 100–240 В, 50/60 Гц (AC) |
Физические параметры и вес
| Параметр | Значение |
|---|---|
| Размеры (Ш×Г×В) | 376 × 280 × 420,5 мм |
| Вес нетто | 14,5 кг |
| Картонная упаковка (1 шт.) | 53,5 × 39 × 49,5 см / Вес брутто: 18 кг |
| Транспортный кейс (2 шт.) | 97 × 46 × 64 см / Вес брутто: 62 кг |
Управление
| Параметр | Значение |
|---|---|
| Протокол управления | DMX512 |
| Режимы работы | DMX, Master/Slave, Auto Run, Music (звук) |
| Режимы каналов DMX | 21 / 23 / 35 / 78 / 92 / 97 / 99 каналов |
| Pan (Вращение) | 540° или 360° (8/16 бит) |
| Tilt (Наклон) | 270° (8/16 бит) |

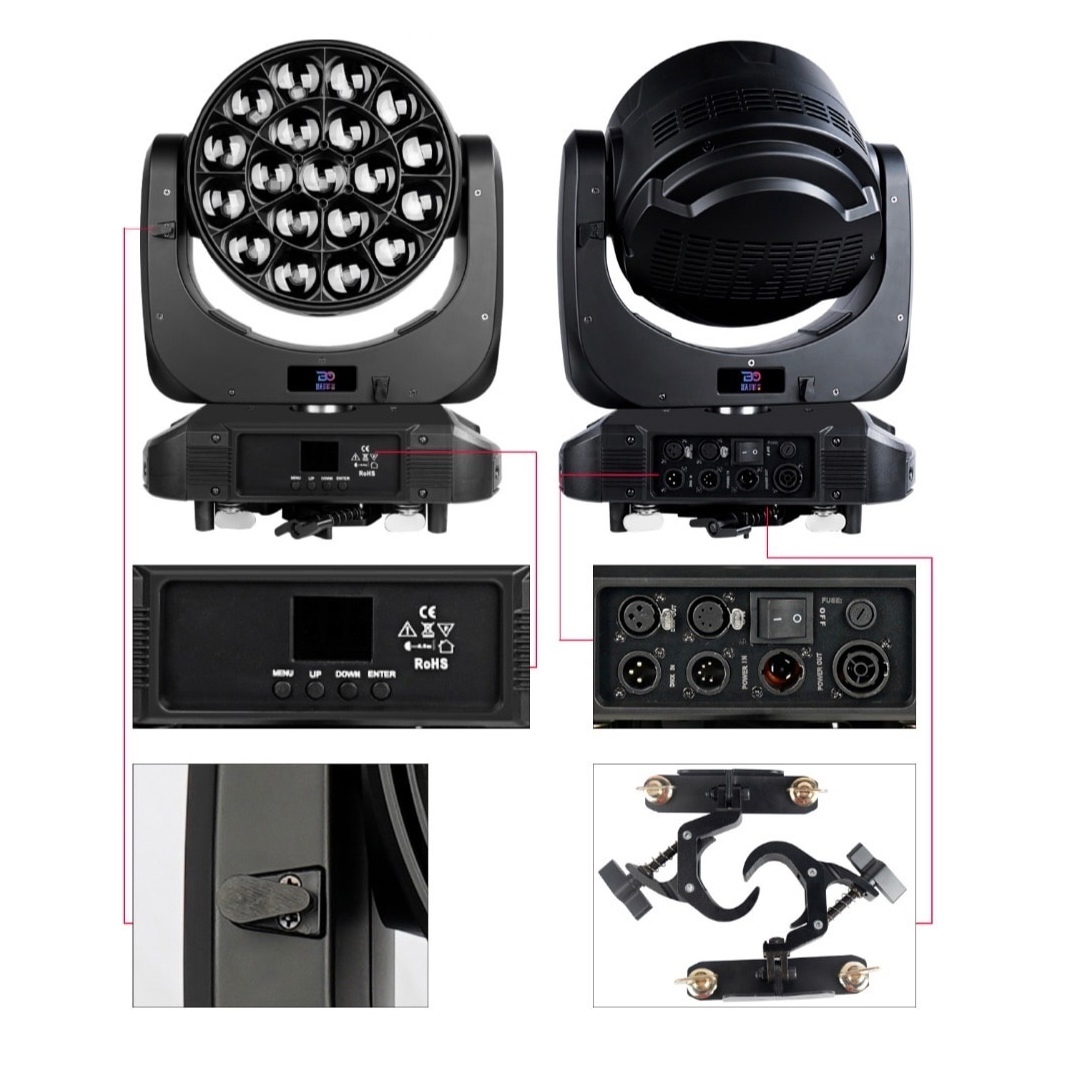

Конструкция и интерфейсы
| Параметр | Значение |
|---|---|
| Дисплей | 1,8” цветной TFT (поворот на 180°) |

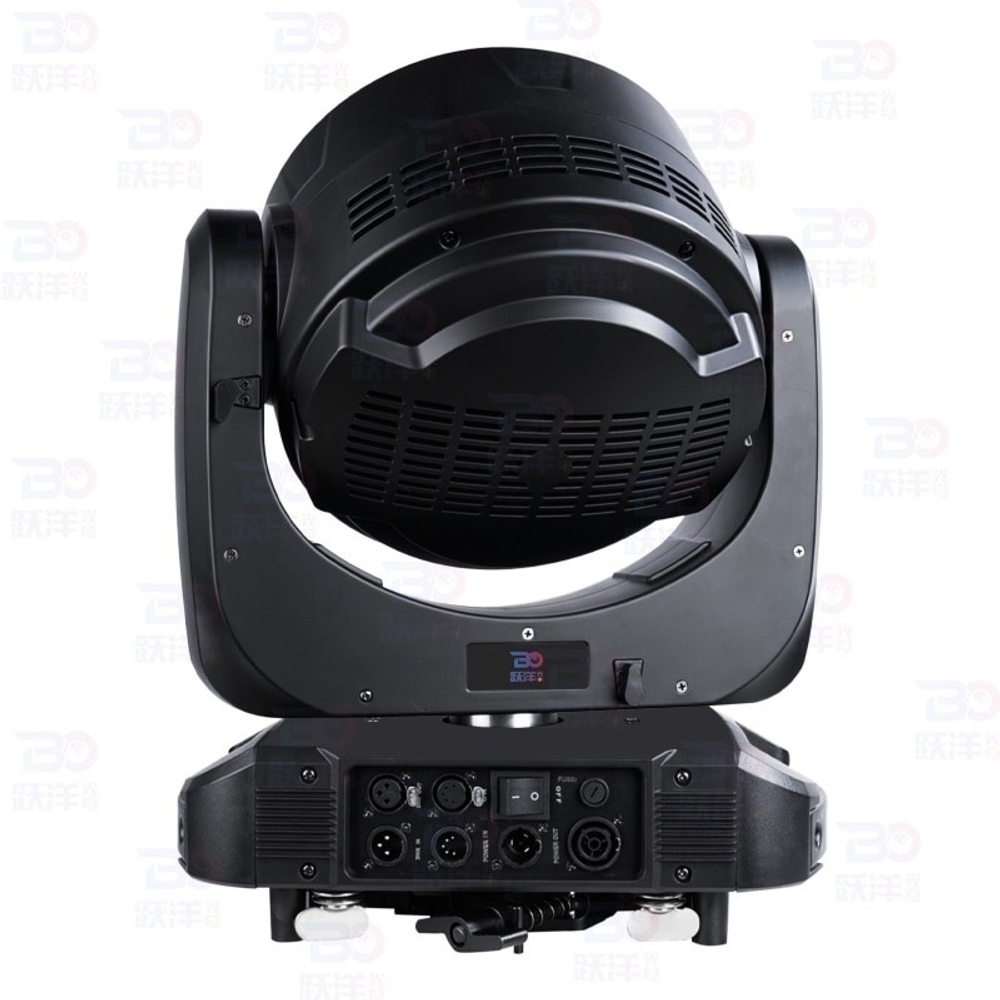

| DMX разъемы | 3-pin XLR (вход/выход), 5-pin XLR (вход/выход) |
| Разъемы питания | PowerCon (вход/выход) |
| Крепление | Винтовые отверстия на кронштейне (обязателен страховочный трос) |
| Дополнительно | Светодиодная индикация (стрелки, буквы, цифры, узоры) |
Системы безопасности (автоматика)
| Функция | Описание |
|---|---|
| Охлаждение | Авторегулировка скорости вентилятора в зависимости от температуры головы |
| Защита | Автоматическое отключение / защита светодиодов от перегрева |
| Сервис | Нет деталей для самостоятельного ремонта. Только авторизованные центры |
Требования к размещению (для раздела «Установка» на сайте)
-
Заземление – обязательное подключение желто-зеленого проводника.
-
Вентиляция – расстояние от прилегающих поверхностей не менее 50 см. Не блокировать вентиляционные отверстия.
-
Крепление – конструкция должна выдерживать вес, в 10 раз превышающий вес устройства (от 145 кг).
-
Страховочный трос – должен выдерживать вес, в 12 раз превышающий вес устройства (от 174 кг).
-
Помещение – только сухие, хорошо проветриваемые помещения. Нет дождя, влаги, легковоспламеняющихся материалов рядом.
-
Доступ – установка только профессионалами, в месте, недоступном для посторонних.
Важные предупреждения для пользователя.
-
Перед использованием проверить на повреждения при транспортировке.
-
Не прикасаться к корпусу голыми руками во время работы (до 85°C). Перед перемещением дать остыть 15 минут.
-
Не открывать корпус в течение 5 минут после выключения.
-
Заменять корпус, линзы или УФ-фильтр при видимых повреждениях.
-
При серьезных проблемах немедленно прекратить использование. Ремонт только у дилера.
