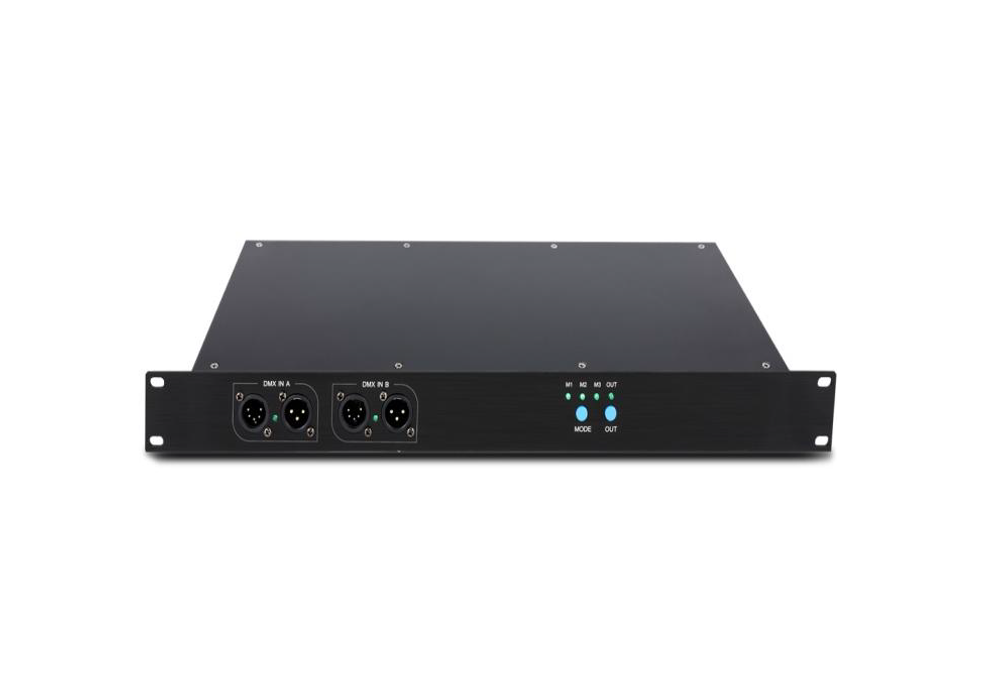

1. Этот многофункциональный усилитель обработки DMX имеет в общей сложности 8 выходов и два входа. Каждый вход имеет трехжильный разъем XLR и пятижильный разъем XLR.
2. Имеет четыре режима работы. Три светодиода указывают, в каком состоянии он работает:
- Режим 1 (один вход и восемь выходов): восемь выходов после первого входа DMX.
- Режим 2 (один вход и четыре выхода): первый вход назначен выходам от 1 до 4. Второй вход назначает выход от 5 до 8. (Эквивалентно двум усилителям с одним входом и четырьмя выходами)
- Режим 3 (один вход и восемь выходов): по умолчанию этот режим выводит первый канал, когда на первом входе есть сигнал. Автоматически выбирать и выводить второй сигнал, когда на первом канале нет сигнала.
- Режим 4 (объединение двух входных сигналов) M3 мигает. В этом режиме сравниваются данные двух каналов с одним и тем же адресом. Большой результат, маленький отказ
Кнопка режима переключает режимы от 1 до 4, а в режиме 4 мигает светодиод M3.
3. Режим сигнала усилителя можно включить или выключить с помощью кнопки выхода DMX.
Функция включена. Когда на входе есть сигнал, на выходе есть сигнал. Когда входных данных нет, он продолжает выводить последний кадр полученных данных. (Независимо от того, есть ли сигнал, соответствующий выход всегда сохраняет выходной сигнал) Функция выключена. Входной сигнал соответствует выходному сигналу. На входе нет сигнала, соответствующего выходу, и сигнал отсутствует.

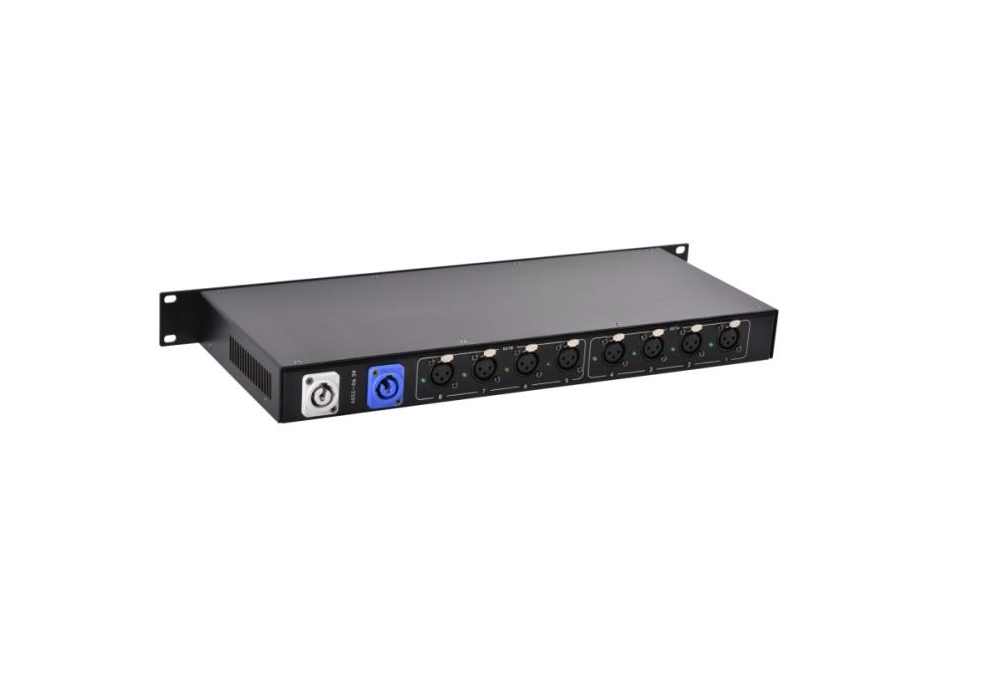

4. Светодиод, соответствующий 8-значному выходу на задней панели, горит или мигает, указывая на наличие выходного сигнала на этой дороге. Выкл. означает, что сигнал с этого канала не выводится.
5. Всего на усилителе имеется две кнопки, каждое нажатие меняет соответствующую функцию и записывает текущее рабочее состояние через 30 секунд без нажатия кнопки.
